viernes, 12 de marzo de 2010

NIVELES DE AUTOMATIZACION

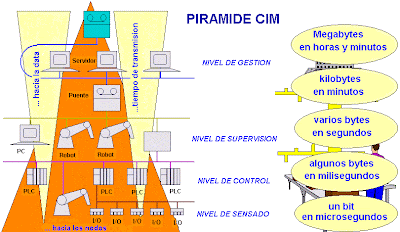

PIRAMIDE CIM (Computer Integrated Manufacturing)


La incorporación al entorno industrial de los Avances Tecnológicos proporciona: Aumento de la productividad, aumento de la calidad del producto, disminución del tiempo de respuesta a cambios del mercado, reducción significativa de costos, por lo tanto las redes de comunicación permiten:
- Medio para la incorporación de la última tecnología a la industria.
- Integración completa del proceso productivo (desde el operario a los gestores y clientes).
- Reducción del tiempo de puesta en funcionamiento (40 % menos de cableado).
- Reducción de costos por modificación del sistema productivo.
- Automatización más Robusta y Controlable.

Nivel de Acción / Sensado (nivel de célula): También llamado nivel de instrumentación. Está formado por los elementos de medida (sensores) y mando (actuadores) distribuidos en una línea de producción. Son los elementos más directamente relacionados con el proceso productivo ya que los actuadores son los encargados de ejecutar las órdenes de los elementos de control para modificar el proceso productivo, y los sensores miden variables en el proceso de producción, como por ejemplo: nivel de líquidos, caudal, temperatura, presión, posición. Como ejemplo de actuadores se tienen los motores, válvulas, calentadores.

Nivel de Control (nivel de campo): En este nivel se sitúan los elementos capaces de gestionar los actuadores y sensores del nivel anterior tales como autómatas programables o equipos de aplicación específica basados en microprocesador como robots, máquinas herramienta o controladores de motor. Estos dispositivos son programables y permiten que los actuadores y sensores funcionen de forma conjunta para ser capaces de realizar el proceso industrial deseado. Los dispositivos de este nivel de control junto con los del nivel inferior de acción/sensado poseen entidad suficiente como para realizar procesos productivos por sí mismos. Es importante que posean unas buenas características de interconexión para ser enlazados con el nivel superior (supervisión), generalmente a través de buses de campo.

Nivel de Supervisión (nivel de planta): En este nivel es posible visualizar cómo se están llevando a cabo los procesos de planta, y a través de entornos SCADA (Supervisión, Control y Adquisición de Datos) poseer una “imagen virtual de la planta” de modo de que ésta se puede recorrer de manera detallada, o bien mediante pantallas de resumen ser capaces de disponer de un “panel virtual” donde se muestren las posibles alarmas, fallos o alteraciones en cualquiera de los procesos que se llevan a cabo.

Nivel de Gestión (nivel de fábrica): Este nivel se caracteriza por: Gestionar la producción completa de la empresa, Comunicar distintas plantas, Mantener las relaciones con los proveedores y clientes, Proporcionar las consignas básicas para el diseño y la producción de la empresa, en el se emplean PCs, estaciones de trabajo y servidores de distinta índole.
